本系列产品主要用于保护以二线制、三线制、四线制方式连接的变送器、开关、频率信号、通信设备、热电阻、热电偶等信号检测类设备以及控制室PLC、DCS以及I/O等设备，防止雷击或者高压开关引起的瞬间浪涌等外部干扰。通过将暂态电流泄放到地，将信号线之间的电位限制在一个安全水平，并确保信号线上的信号正常传输。
型号

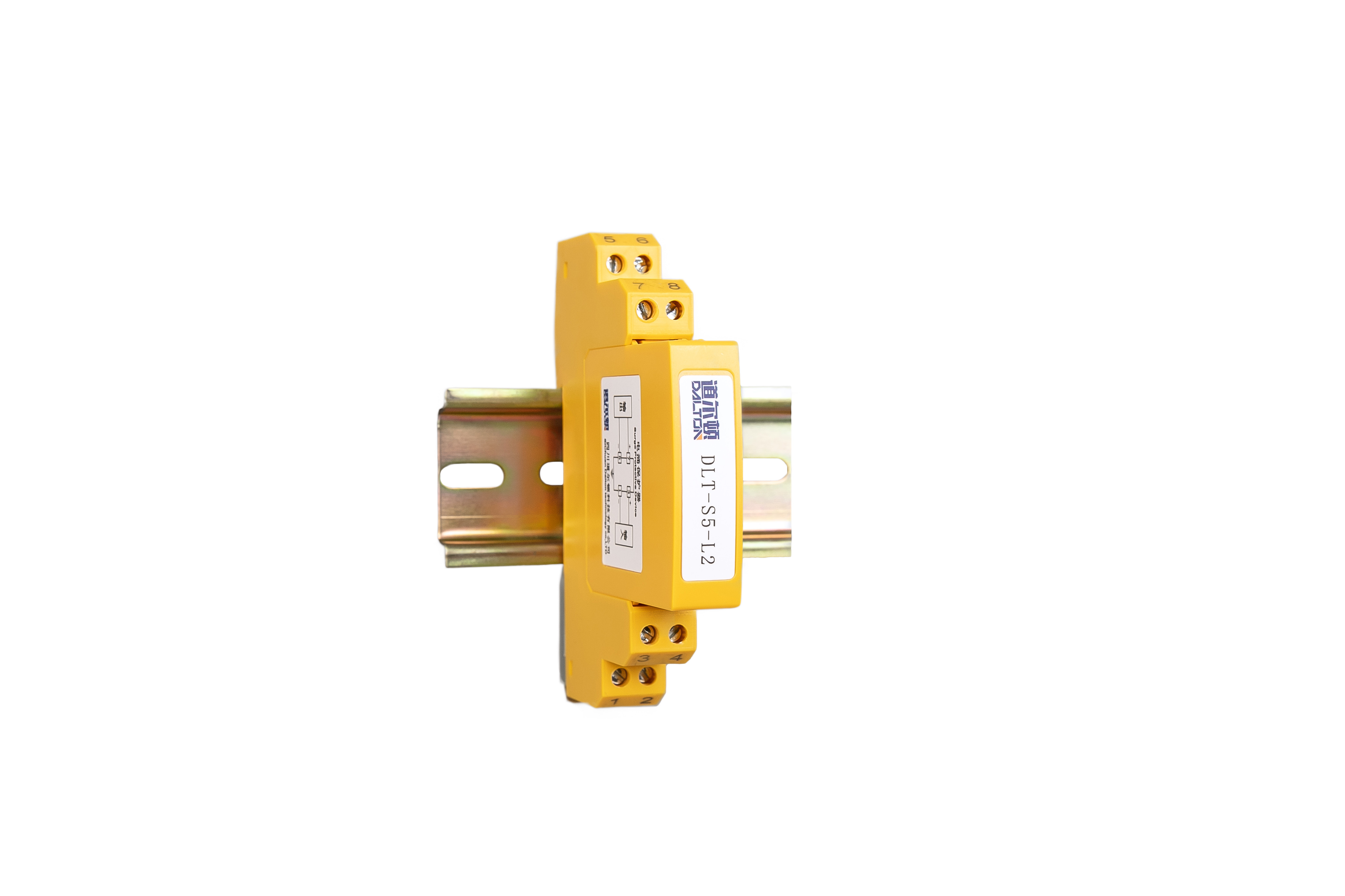

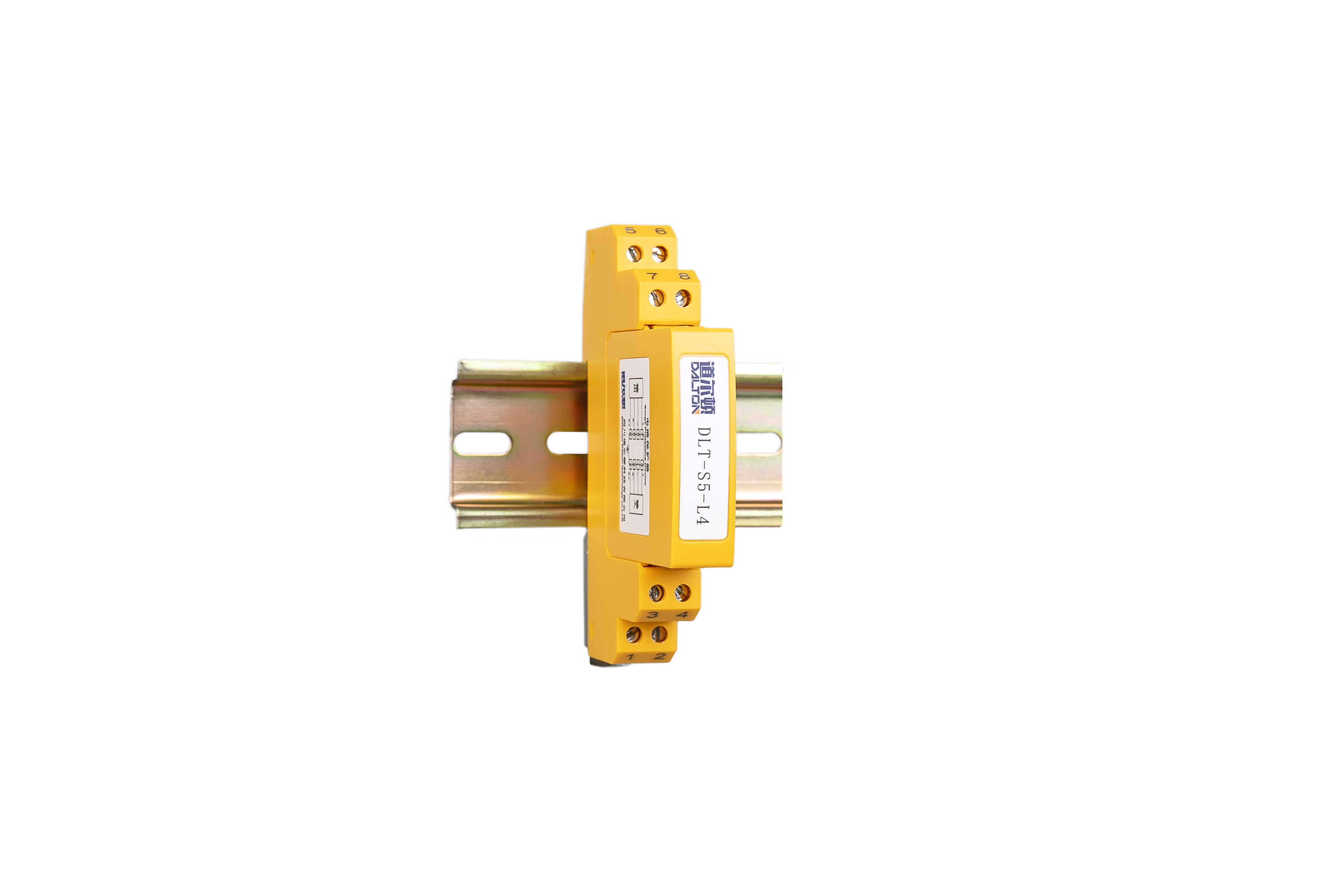

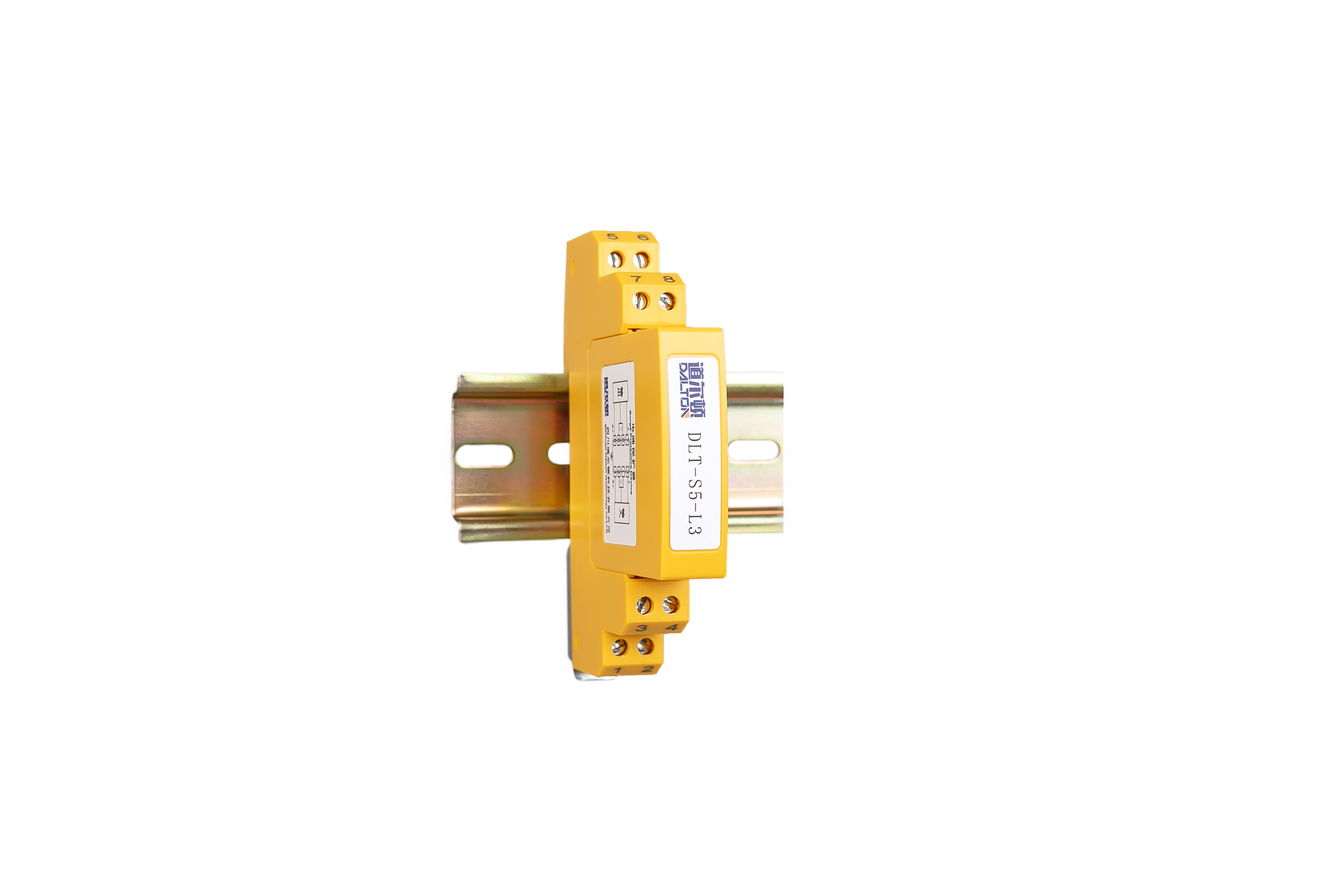

| DLT-S5-L2 DLT-S5-L3 DLT-S5-L4 |
核心参数 | |
适用于信号类型 | 热电阻、热电偶 RS422、RS485 |
工作电压Un | 5V |
最大持续工作电压Uc | 6V |
额定负载电流IL | 800mA |
串联阻抗 | 1Ω |
信号频宽 | 10MHz |
响应时间 | 100ns |
标称放电电流In(8/20us) | 10KA |
最大放电电流Imax(8/20us) | 20KA |
雷击冲击电流Iimp(10/350us) | 2.5KA |
保护路数 | 2线、3线、4线，可选 |
电压保护 | 线-线： 40V 线-地： 600V |
外 壳 | |
材料 | PC |
防护等级 | IP20 |
阻燃等级 | V0 |
使用环境 | |
温度范围 | -40℃～+75℃ |
相对湿度 | 10%～95% |

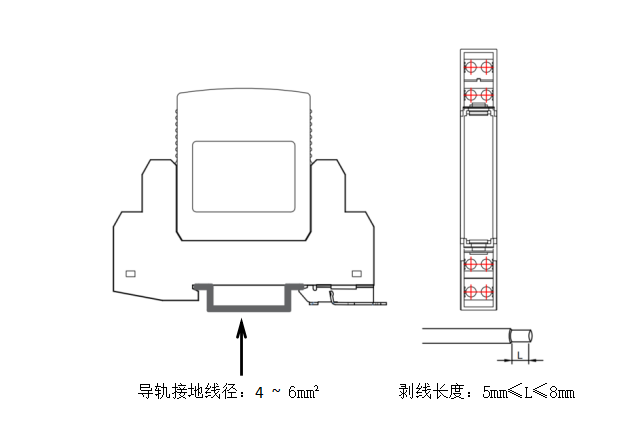

安 装 | |
安装方式 | DIN35mm导轨安装 |
接线方式 | 压接式端子，螺丝接线 |
导线截面积 | 0.2mm²～2.5mm² |
外形尺寸 | 长90.64mm×宽12.6mm×高73.82mm |
