本系列产品主要用于保护以二线制、三线制、四线制方式连接的变送器、热电阻、热电偶、RS232、RS422、流量计、电磁阀、调节阀等设备，防止雷击或者高压开关引起的瞬间浪涌等外部干扰。通过将暂态电流泄放到地，将信号线之间的电位限制在一个安全水平，并确保信号线上的信号正常传输。
l 可保护二线制、三线制、四线制的现场仪表。
l M20×1.5、1/2NPT、G1/2等多种螺纹（选配）。

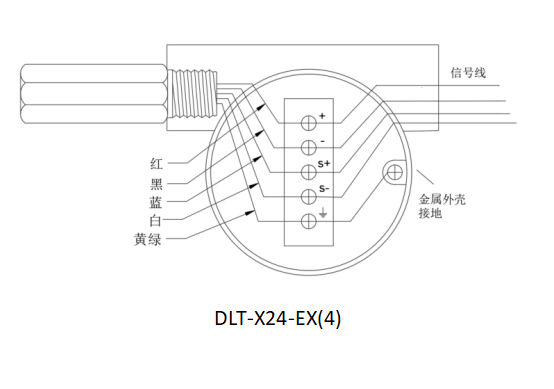

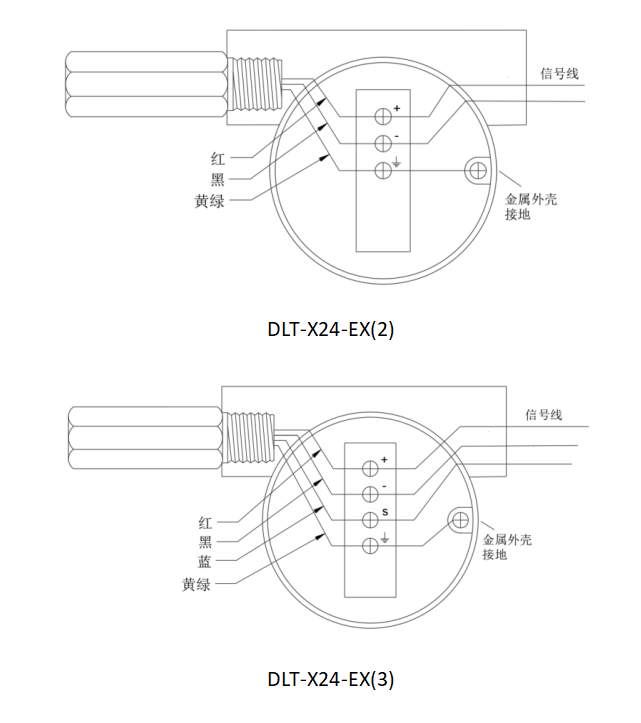

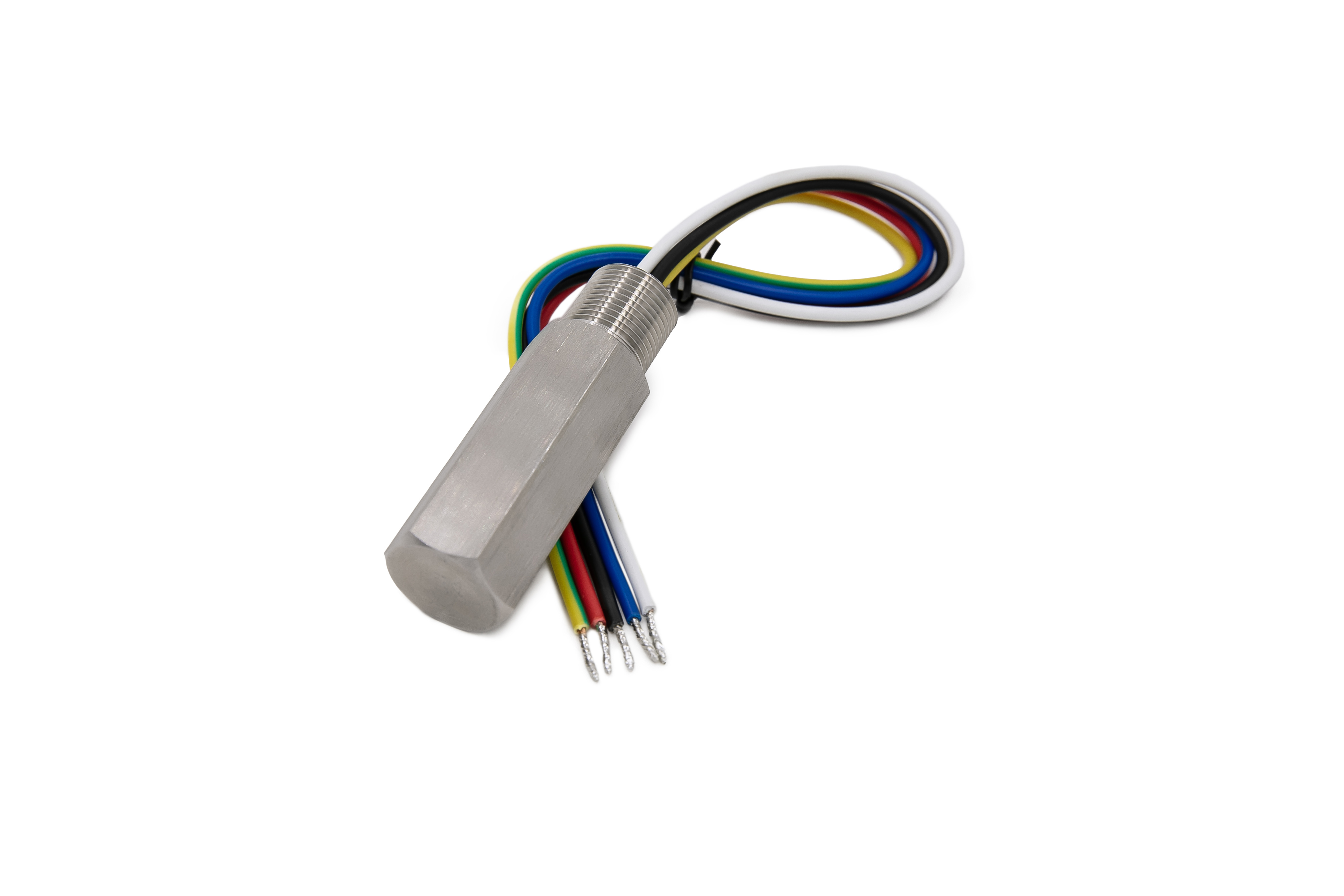

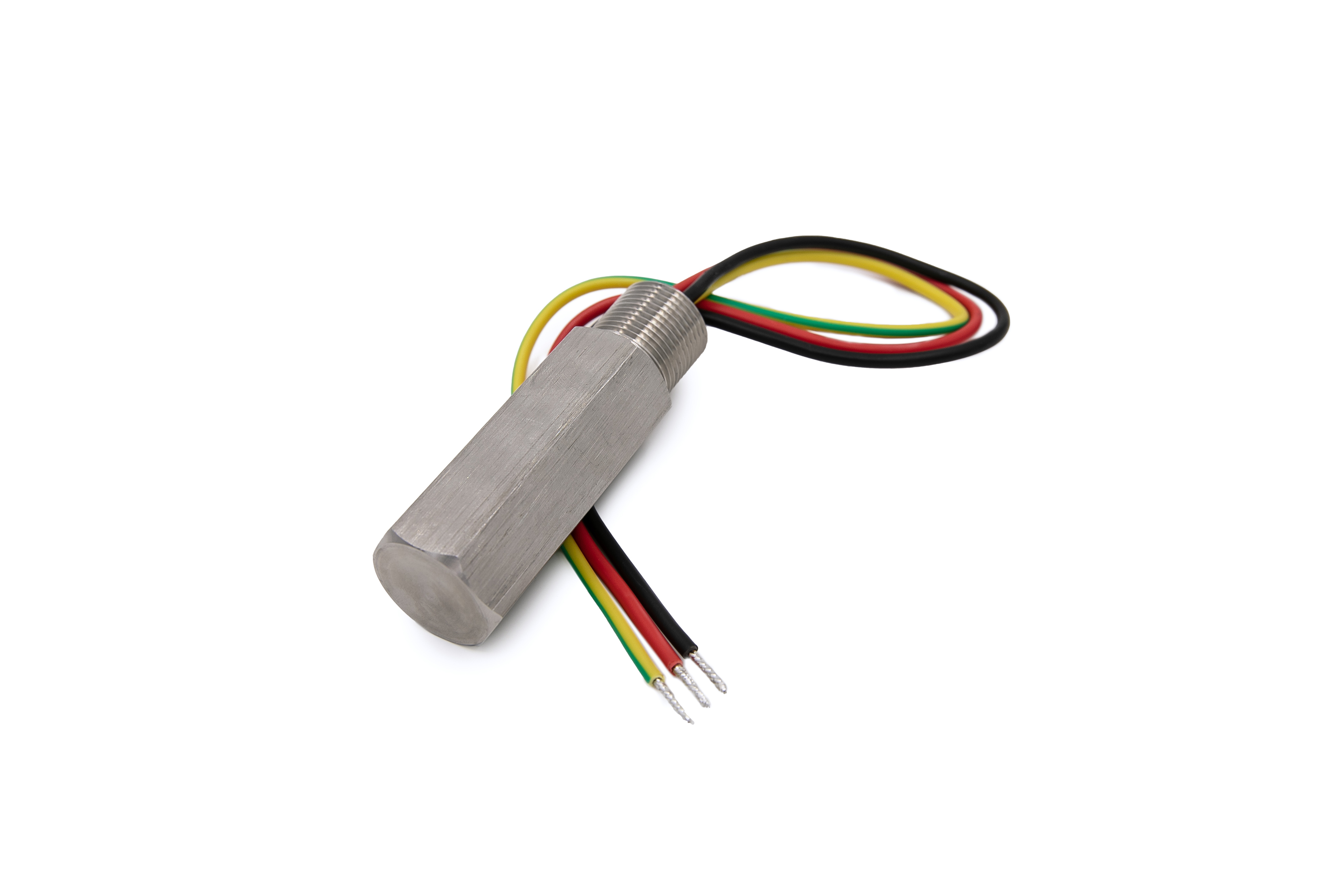

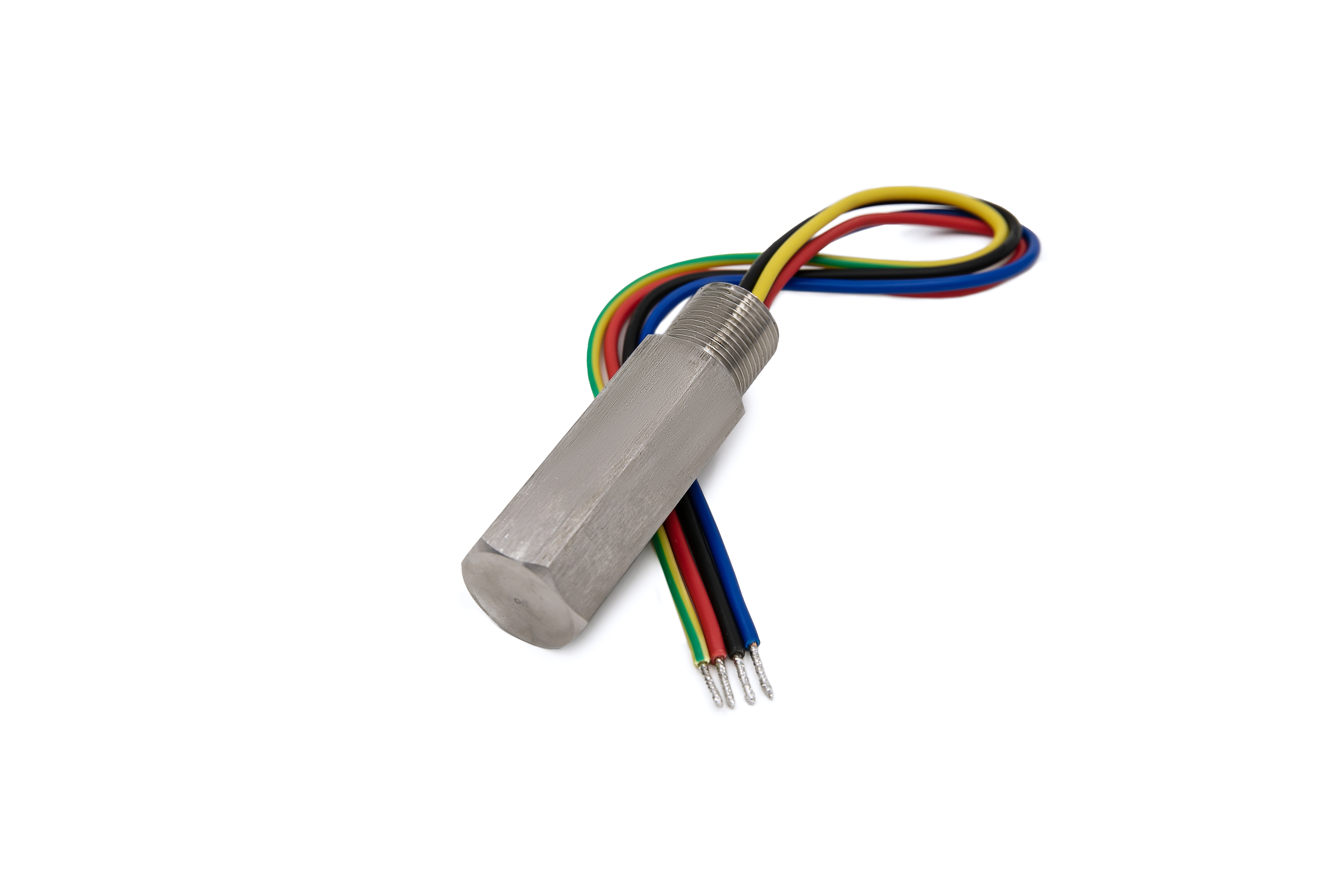

l 现场安装模块，直接安装在现场仪表的螺纹接口上。
l 304不锈钢外壳，坚固耐用。
l 适用0-24V测量和控制系统
参数
型号
| DLT-X24-EX(2) | DLT-X24-EX(3) | DLT-X24-EX(4) |
核心参数 | |||
适用仪表类型 | 变送器、热电阻、热电偶、RS232、RS422、流量计、电磁阀、调节阀等设备 | ||
工作电压Un | 24VDC | 24VDC | 24VDC |
最大持续工作电压Uc | 33VDC | 33VDC | 33VDC |
额定负载电流IL | 800mA | 800mA | 800mA |
串联阻抗 | 1Ω | 1Ω | 1Ω |
信号频宽 | 10MHz | 10MHz | 10MHz |
响应时间 | 1ns | 1ns | 1ns |
标称放电电流In(8/20us) | 5KA | 5KA | 5KA |
最大放电电流Imax(8/20us) | 10KA | 10KA | 10KA |
雷击冲击电流Iimp(10/350us) | 2.5KA | 2.5KA | 2.5KA |
保护路数 | 2线 | 3线 | 4线 |
电压保护 | 线-线： 70V 线-地： 600V | 线-线： 70V 线-地： 600V | 线-线： 70V 线-地： 600V |
外 壳 | |||
材料 | 304不锈钢 | ||
防护等级 | IP67 | ||
螺纹规格 | M20×1.5、1/2NPT、G1/2等多种螺纹（选配） | ||
使用环境 | |||
温度范围 | -40℃～+75℃ | ||
湿度范围 | ≤ 95% | ||
安 装 | |||
安装方式 | 并联 | ||
接地方式 | 导线连接 | ||
导线规格 | 1.5mm²，长度300mm,多股软线，耐磨 | ||
外形尺寸 | 24mm×80mm | ||
